LEDビジョン

高精細フルカラーLED ビジョン

弊社のLED ビジョンは、インドアからアウトドアまで、高輝度、高精細、高コントラストの多彩なラインナップを取り揃えております。
15 年の培った経験から、最適なLED パネルの選定、筐体製作から施工、映像コンテンツ製作やスケジューリングまで全てをフォローいたします。

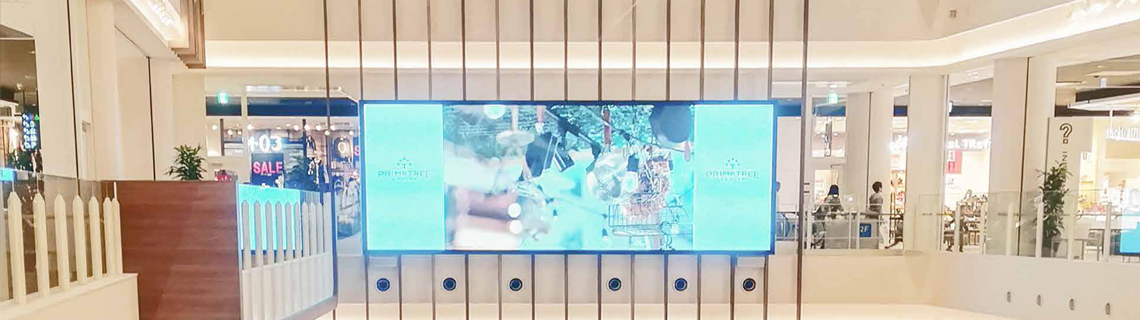

IN DOOR 屋内用

液晶に比べ、明るく反射も少ないLED ビジョンは、眩しすぎず目が疲れない、適度な明るさを放ちます。
高輝度パネルを選定することで、外光下でもコントラストの低下を招くことなく、高い視認性を実現します。

高精細表示

最狭1.667mm ピクセルピッチで、高精細な映像を映します。
視認距離が近くても、美しく滑らかに表現ができるので、訴求力を高めます。

設置方法は自由自在

屋内の自立タイプ、壁掛けタイプ、天吊りタイプ、スタンド移動タイプなど、ロケーションにあわせた設置方法が可能です。

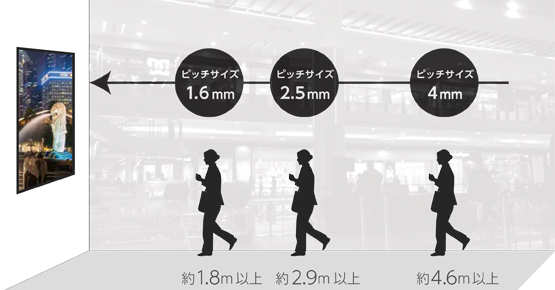

ピッチと視認距離の目安
ピッチと視認距離の目安

視認距離が近い場合、ピッチの細かい製品を選ぶ必要がありますが、視認距離が離れている場合はピッチの大きい製品でも鮮明に見せる事が可能です。

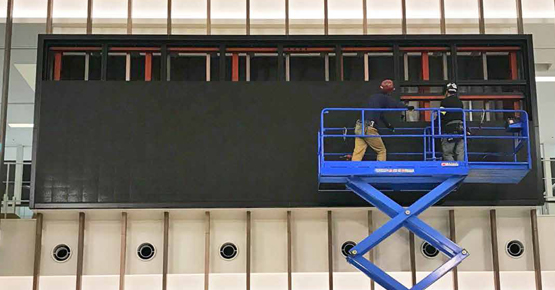

メンテナンス性に優れ、施工が容易
メンテナンス性に優れ、施工が容易

部品を全て取り外すことなく、メンテナンスが可能です。

製品画像 品番 SLED-I-016 SLED-I-025 SLED-I-040
製品画像 LED ピッチ 1.667mm
1.667mm
2.5mm
2.5mm
4mm
4mm
輝度 1000 cd/ ㎡ 1800 cd/ ㎡ 1500 cd/ ㎡
モジュールサイズ 200x150mm 160x160mm 256x128mm
画素密度 360,000pixels/ ㎡ 160,000pixels/ ㎡ 62,500pixels/ ㎡
使用温度湿度条件 -20~50℃/10 ~ 90%RH -40~60℃/10 ~ 90%RH -40~60℃/10 ~ 90%RH
寿命 ≥100,000 H ≥100,000 H ≥100,000 H
視野角 左右 140°, 上下 140° 左右 160°, 上下 160° 左右 160°, 上下 160°
入力電圧 5VDC

OUT DOOR 屋外用

複合施設のビルボード、スタジアムや交差点に設置されるひと際目をひく大型LED ビジョン。
高輝度パネルを選定することで、直射日光の中でもコントラストの低下を招くことなく、高い視認性を実現します。

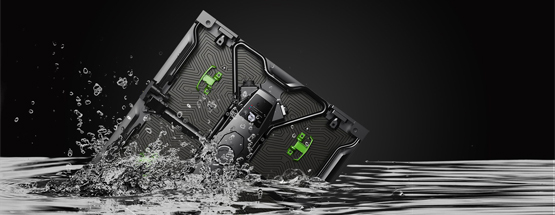

屋外仕様の耐久性
屋外仕様の耐久性

IP65 の防水・防塵規格に適合し、屋外の厳しい環境下でも安心して運用ができます。超軽量設計により、屋外でも設置環境を選びません。

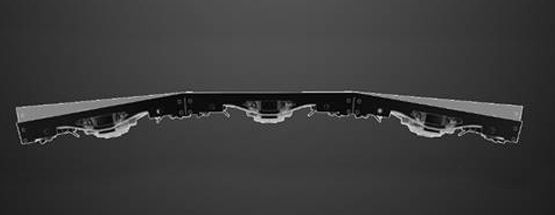

大きさは自由自在
大きさは自由自在

LED モジュールパネルを組み合わせて構成をしているため、大きさや形状は自由自在です。縦長・横長・L 字型、アーチ型湾曲などロケーションにあわせたサイズや形状で設置が可能です。

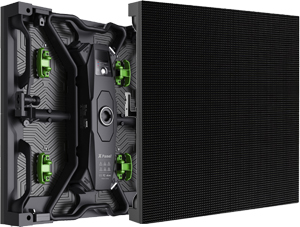

製品画像 品番 SLED-O-010 SLED-O-012 SLED-O-016
製品画像 LED ピッチ 10mm
10mm
12mm
12mm
16mm
16mm
輝度 ≥7500 cd/ ㎡
モジュールサイズ 240x240mm
ユニットサイズ 960x960mm
画素密度 10000pixels/ ㎡ 6944pixels/ ㎡ 3906pixels/ ㎡
防水性能 IP65
使用温度湿度条件 -30 ~ 60℃/10 ~ 90%RH
寿命 100,000H
視野角 左右 160°, 上下 160°
入力信号 YPbPr , S-Video , VGA , HDMI , SDI etc
入力電圧 AC110V/60Hz , AC220V/50Hz
製品画像 品番 SLED-O-039 SLED-O-048 SLED-O-059
製品画像 LED ピッチ 3.9mm
3.9mm
4.8mm
4.8mm
5.9mm
5.9mm
輝度 2,500cd/ ㎡ (Black LED)
4,100cd/ ㎡ (White LED)
2,500cd/ ㎡ (Black LED)
4,100cd/ ㎡ (White LED)
2,600cd/ ㎡ (Black LED)
5,600cd/ ㎡ (White LED)
モジュールサイズ 250x250mm 250x250mm 250x250mm
ユニットサイズ 500x500x94mm 500x500x94mm 500x500x94mm
画素密度 655,36pixels/ ㎡ 43,264pixels/ ㎡ 28,224pixels/ ㎡
防水性能 IP65
使用温度湿度条件 -40 ~ 60℃/10 ~ 90%
寿命 ≥50,000H
視野角 左右 120°, 上下 120°
入力信号 AV , S-VIDEO , VGA , CVBS , HDMI , DVI , etc
入力電圧 100 ~ 240VAC / 50 ~ 60Hz

CONTROLLER 送信機

ディスプレイへ映像データを送信する機器です。

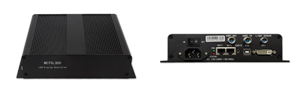

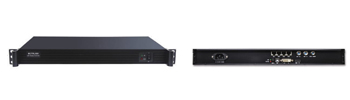

品番 MCTRL300 MCTRL600
製品画像 MCTRL300 MCTRL600
対応解像度 1280x1024, 1024x1200 1600x848, 1920x712, 2048x668 2048x1152,1920x1200,2560x960、1440x900 (12bit/10bit)
入力 オーディオ x1、DVIx1 HDMI/DVIx1、HDMI/ 外部オーディオ x1
出力 イーサネット x2 イーサネット x4
制御方法 USB、UART IN,OUT
HD ビデオソース深度 12bit/10bit/8bit
ビデオフォーマット RGB, YCrCb4:2:2, YCrCb4:4:4;
入力電圧 AC-100-240V-50/60HZ

RECEIVER 受信機

ディスプレイの映像データを受信する機器です。

品番 MRV300 MRV320 MRV360 MRV210 MRV220 MRV328 MRV366
製品画像 MRV300 MRV320 MRV360 MRV210 MRV220 MRV328 MRV366
解像度 256x226 256x226 256x226 256x226 256x226 256x256 516x256
インターフェイス数 HUBx2 HUBx2 HUBx2 HUBx4 HUBx2 HUB75x8 HUB75x16
入力電圧 DC3.3V‒5.0V
消費電力 2.5W
動作温度湿度 -20℃70℃  10% RH‒90% RH
サイズ(mm) 144x60.3x18.5 144x91.5x18.5 135.3x91.5x18.5 135.3x91.5x18.5 136.5x47.9x18 144.0x91.5x16.0 145.6x95.5x17.2

DISPLAY OPTION ディスプレイオプション

ロケーションに合わせたディスプレイオプションをサポートいたします。

天吊り金具
品番 SXH-500 SXHC-500 SXH-1000 SXH-1500
製品画像 SXH-500 SXHC-500 SXH-1000 SXH-1500
サイズ (WxHxt/mm) 483x120x48 483x120x48 990x120x48 1490x120x48
質量(kg) 1.6 1.6 2.0 2.4
ディスプレイスタンド
品番 SXB-500 SXBC-500 SXB-1500 SXC-1000
製品画像 SXB-500 SXBC-500 SXB-1500 SXC-1000
サイズ(L/mm) 483 483 1500 1000
質量(kg)

SYSTEM CONFIGURATION システム構成図

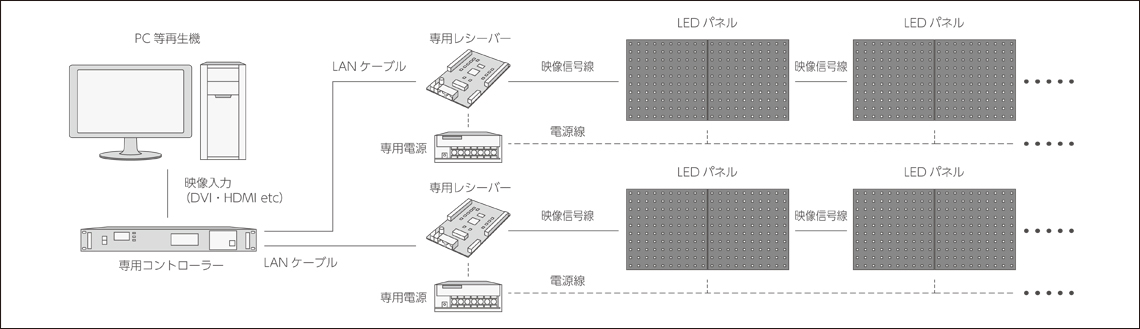

LED ビジョンシステム構成図一例 ※画面サイズにより、数量やモジュールサイズなど大幅に異なります。

SYSTEM CONFIGURATION システム構成図
